套管內壁防腐器

產品名稱：套管內壁防腐器              規格型號：KXY-3系列 鐲狀外裝

技術專利號：                          執行標準：GB/T 21448-2008

主要性能：利用陰極保護犧牲陽極原理，制造鐲狀套管犧牲陽極保護器，鈍化陽極傳遞電位，對套管內壁進行防腐保護。

一、技術原理

   將一種電位更負的金屬作為犧牲陽極與油水井套管連接，在鉆井下套管時隨套管一同下入井內，套管和犧牲陽極處于同一個電解質環境下，套管和犧牲陽極構成一個新的宏觀電池，這一負的電極是新電池的陽極，而套管則成為陰極，從陽極體上通過電解質向套管提供一個陰極電流，使套管進行陰極極化，實現陰極保護，隨著電流的不斷流動，犧牲陽極材料不斷消耗掉。犧牲陽極材料消耗完后，套管才成為陽極逐漸被電解質腐蝕，這樣犧牲陽極消耗的年限就成為套管壽命延長的年限，使油水井套管壽命得到一定的延長。

    鈍化陽極安裝在專用套管短節上，通過鈍化陽極使陽極保護電位與內壁腐蝕液體連接，使陰極保護加載到套管內壁，實現套管內壁的防腐保護。

    減緩套管外部因地下水電位不同導致的電化學腐蝕，犧牲陽極的電位比井下套管、油管的金屬材料的電位更負，成為陽極被腐蝕掉；陽極的腐蝕消耗，使套管、油管等被保護而延長了使用壽命。

二、技術參數

規格型號： 4〃；4 1/2〃；5〃；5 1/2〃；7〃；

自然電源保護范圍：50m

最大外徑：與各規格套管尺寸匹配，

最高工作溫度：110℃

有效發生電量：≥2.1A.h/g

消耗率：≤12.36kg/A.a

電流效率：≥85%

三、現場安裝

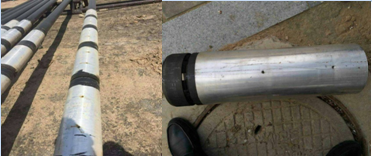

    套管陰極保護器安裝在套管外壁，鉆井下套管時隨套管一同下入井內。
